Questão de Engenharia Elétrica — Medidas Elétricas — CESGRANRIO 2022
Engenharia ElétricaMedidas Elétricas
- Código
- cg017251
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico
O circuito elétrico representado no diagrama esquemático da Figura abaixo é excitado com uma fonte de tensão alternada senoidal vS(t) e uma fonte de tensão de corrente contínua VDC.

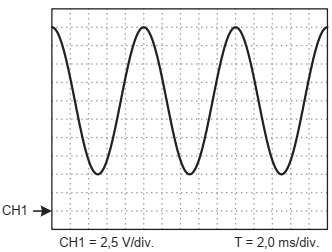

Usando-se o canal CH1 de um osciloscópio para medir a tensão VCH₁ sobre o resistor R₁ , obtém-se a forma de onda exibida na Figura abaixo, onde as escalas de tensão e de tempo estão exibidas na parte inferior da Figura.
A partir da medição de tensão apresentada acima, qual é a potência média, expressa em watts, dissipada pelo resistor R₁ ?
Usando-se o canal CH1 de um osciloscópio para medir a tensão VCH₁ sobre o resistor R₁ , obtém-se a forma de onda exibida na Figura abaixo, onde as escalas de tensão e de tempo estão exibidas na parte inferior da Figura.A partir da medição de tensão apresentada acima, qual é a potência média, expressa em watts, dissipada pelo resistor R₁ ?- A5,0
- B10,0
- C17,5
- D22,5
- E27,5
