Questão de Engenharia de Telecomunicações — Modulação na Engenharia de Telecomunicações — CESGRANRIO 2022
Engenharia de TelecomunicaçõesModulação na Engenharia de Telecomunicações
- Código
- cg017416
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro de Telecomunicações

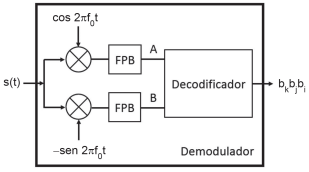

Considere o diagrama em blocos de um demodulador diferencial 8-PSK (D8PSK), utilizado para demodular um sinal s(t).
Os sinais A e B na saída dos filtros Passa-Baixa ideal, quando o sinal de entrada é igual a s(t), são, respectivamente,Dados• s(t) = sen(2p f₀t + 3π/4);• f₀ = 250 kHz;• FPB – Filtro Passa-Baixa ideal com largura de banda igual a 4 kHz;• O misturador possui ganho unitário.
Os sinais A e B na saída dos filtros Passa-Baixa ideal, quando o sinal de entrada é igual a s(t), são, respectivamente,Dados• s(t) = sen(2p f₀t + 3π/4);• f₀ = 250 kHz;• FPB – Filtro Passa-Baixa ideal com largura de banda igual a 4 kHz;• O misturador possui ganho unitário.- A√2/2 e √2/2
- B√2/2 e - √2/2
- C√2/4 e √2/4
- D- √2/2 e √2/2
- E- √2/4 e √2/4
