Questão de Engenharia de Telecomunicações — Redes de Computadores — CESGRANRIO 2022

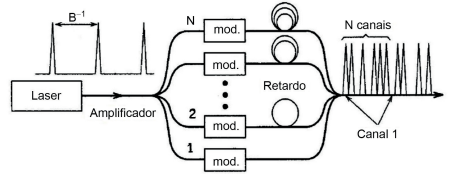

A Figura abaixo ilustra um multiplexador TDM óptico, baseado em linhas de retardo. Um laser gera o trem de pulsos inicial a uma taxa de B bps (bits por segundo), que é a taxa de dados de um único usuário. Esse trem é dividido para os N usuários, que inserem seus bits de informação por meio de moduladores ópticos (mod.), bloqueando ou deixando passar o pulso original. Cada um dos N usuários sofre diferentes retardos e é inserido no seu espaço (slot) de tempo adequado a intervalos de 1/NB.Considerando-se que o usuário de índice n (n = 1, ..., N) ocupa o n-ésimo slot de tempo, qual é a expressão para o retardo inserido pela linha de retardo do n-ésimo usuário?

1. A(n - 1) / B
2. Bn / B
3. C(n - 1) / NB
4. Dn / NB
5. En / N
