Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2022
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg017592
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico Eletricista

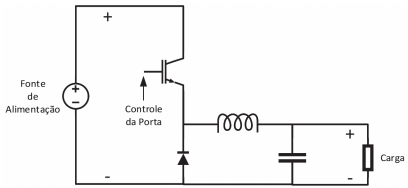

O circuito da Figura apresenta a configuração clássica de um conversor CC-CC abaixador (conversor Buck) alimentando uma carga. Considere esse conversor operando em regime permanente e em modo de condução contínua.Qual a funcionalidade do diodo nesse conversor?- AGarantir a possibilidade de fluxo de potência reverso no conversor, ou seja, que a energia seja transferida da carga para a fonte de alimentação.
- BRealizar a filtragem da tensão na carga para redução do valor de ripple de tensão existente pelo processo de chaveamento.
- CRealizar a filtragem da corrente na carga para redução do valor de ripple de corrente existente pelo processo de chaveamento.
- DPermitir a circulação da corrente entre os componentes do filtro de chaveamento e da carga quando a chave autocomutada estiver aberta.
- ERealizar o chaveamento do circuito permitindo a conexão e a desconexão da fonte de alimentação para regulação da tensão na carga.
