Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2022
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg017594
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico Eletricista

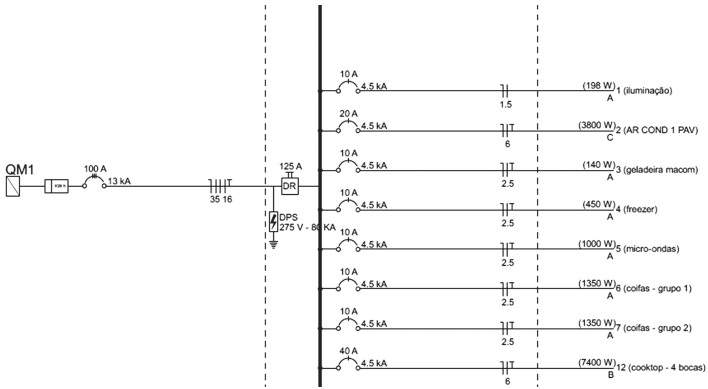

A Figura acima mostra parte do diagrama unifilar de uma instalação elétrica de um consumidor hipotético.A análise desse diagrama permite a seguinte conclusão:- Ao consumidor é atendido pela concessionária por uma rede de alimentação monofásica.
- Bo quadro de distribuição ao qual o alimentador está conectado não possui dispositivo supressor de surto.
- Co quadro de distribuição possui dispositivo diferencial residual instalado em cada circuito terminal.
- Dcom relação ao alimentador, os condutores fase têm seções diferentes dos condutores neutro e terra.
- Ea corrente nominal do circuito 1 (iluminação) é 4,5 kA.
