Questão de Eletricidade — Circuitos de Corrente Contínua e de Corrente Alternada — CESGRANRIO 2022
EletricidadeCircuitos de Corrente Contínua e de Corrente Alternada
- Código
- cg017597
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico Eletricista

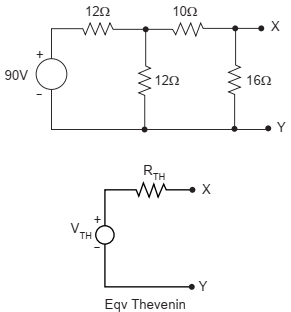

A primeira Figura abaixo mostra um circuito resistivo de corrente contínua, onde todos os componentes são considerados ideais e, a segunda Figura mostra o Equivalente Thevenin desse circuito, calculado entre os pontos X e Y, onde RTH e VTH são os equivalentes, respectivamente, da Resistência e da Tensão entre X e Y.
Qual o valor, em Ohms, da Resistência Equivalente RTH?
Qual o valor, em Ohms, da Resistência Equivalente RTH?- A4,0
- B8,0
- C12,5
- D16,0
- E26,0
