Questão de Edificações — Sistemas e Processos Construtivos — CESGRANRIO 2022
EdificaçõesSistemas e Processos Construtivos
- Código
- cg017637
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico em Construção Civil

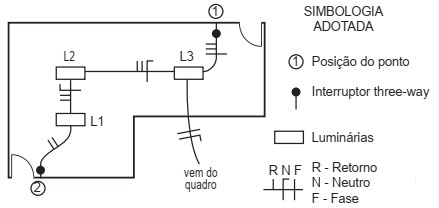

Na instalação provisória de uma obra, foi solicitado ao técnico que resolvesse o problema de instalação do sistema de três pontos de luz, com acendimento em conjunto, que pudesse ser acionado por dois pontos em locais diferentes, conforme mostrado no croqui a seguir.Obs.:Não considerar aterramento
Antes de iniciar o serviço, o técnico, analisando o croqui e sem considerar aterramento, constatou que havia falha no desenho, pois estava faltando a indicação da (o)
Antes de iniciar o serviço, o técnico, analisando o croqui e sem considerar aterramento, constatou que havia falha no desenho, pois estava faltando a indicação da (o)- Afase entre os pontos 2-L1, L1-L2 e L2-L3
- Bneutro entre os pontos 2-L1
- Cneutro entre os pontos 1-L3 e 2-L1
- Dretorno entre os pontos 1-L3 e 2-L1
- Eretorno entre os pontos 2-L1, L1-L2 e L2-L3
