Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2022

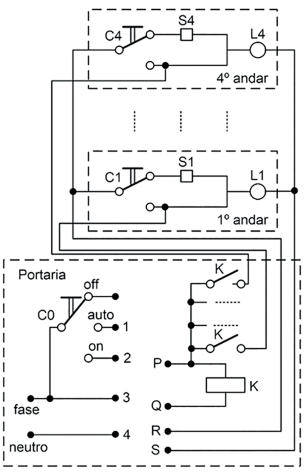

O diagrama elétrico apresentado na Figura corresponde ao circuito de iluminação dos corredores instalado em um edifício de 4 andares. Os circuitos dos 2º e 3º andares são idênticos aos dos 1º e 4º andares, tendo sido suprimidos. Os símbolos L1 e L4 representam as lâmpadas nos corredores, e S1 e S4, os sensores de presença nos correspondentes andares, cujos contatos se fecham com o movimento. Na portaria, foi instalada a chave C0 de três posições, a qual permite desligar as lâmpadas (off), colocá-las em modo automático (auto) por meio dos sensores ou mantê-las ligadas (on).Para que o circuito funcione adequadamente, quais ligações deverão ser realizadas entre os terminais 1 a 4 e P, Q, R e S?

1. A1 – R; 2 – P; 4 – Q e 3 – S
2. B2 – R; 1 – P; 3 – Q e 3 – S
3. C2 – R; 1 – P; 3 – Q e 4 – S
4. D1 – R; 2 – P; 3 – Q e 4 – S
5. E1 – R; 2 – P; 4 – Q e 4 – S
