Questão de Eletricidade — Eletrônica — CESGRANRIO 2022

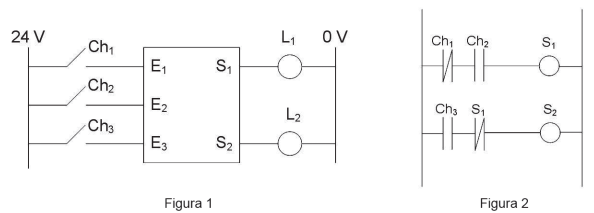

Um PLC hipotético de 3 entradas e 2 saídas conectadas a lâmpadas é mostrado na Figura 1. A Figura 2 mostra o diagrama LADDER armazenado na memória do PLC.Da análise do PLC e do diagrama LADDER, e considerando-se que, inicialmente, todas as chaves estão abertas, pode-se concluir que as duas lâmpadas acenderão fechando-se

1. Aas três chaves
2. BCh3, apenas
3. CCh2, apenas
4. DCh1, apenas
5. Enenhuma configuração das chaves
