Questão de Engenharia Elétrica — Controle de Tensão e Velocidade — CESGRANRIO 2022
Engenharia ElétricaControle de Tensão e Velocidade
- Código
- cg017662
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico em Eletromecânica

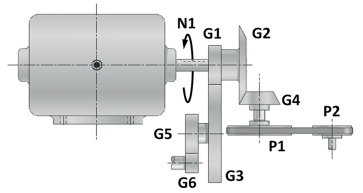

Considere o redutor movido por motor elétrico da Figura abaixo.
Nesse redutor,• A velocidade angular N1 do motor elétrico é igual a 1.400 rpm;• P1 e P2 são polias vinculadas entre si por meio de uma correia trapezoidal com raios medindo, respectivamente, 280mm e 140mm;• G1, G3, G5 e G6 são engrenagens cilíndricas de dentes retos, enquanto G2 e G4 são engrenagens cônicas de dentes retos. A quantidade de dentes de cada engrenagem está listada no quadro abaixo.
A partir dessas informações, as velocidades angulares da polia P2 e da engrenagem G6, em rpm são, respectivamente,
Nesse redutor,• A velocidade angular N1 do motor elétrico é igual a 1.400 rpm;• P1 e P2 são polias vinculadas entre si por meio de uma correia trapezoidal com raios medindo, respectivamente, 280mm e 140mm;• G1, G3, G5 e G6 são engrenagens cilíndricas de dentes retos, enquanto G2 e G4 são engrenagens cônicas de dentes retos. A quantidade de dentes de cada engrenagem está listada no quadro abaixo.A partir dessas informações, as velocidades angulares da polia P2 e da engrenagem G6, em rpm são, respectivamente,- A–350, –1.750
- B–350, 1.750
- C350, 1.120
- D–5.600, –1.120
- E–5.600, 1.120
