Questão de Mecânica — Hidráulica — CESGRANRIO 2022
MecânicaHidráulica
- Código
- cg017665
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico em Eletromecânica

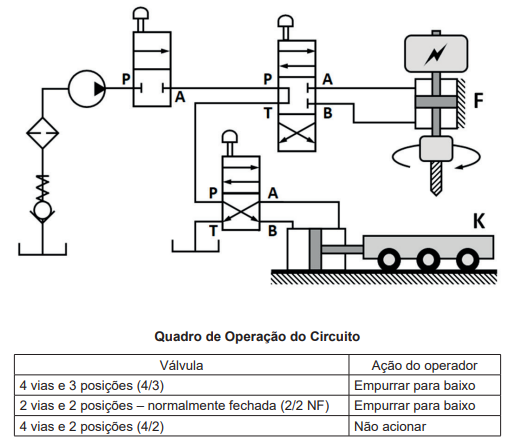

Considere o circuito hidráulico da Figura abaixo e o respectivo quadro de operação.
Um operador aciona manualmente as três válvulas de controle direcionais do circuito hidráulico da Figura acima, seguindo as instruções escritas no Quadro de Operação do Circuito.Como resultado da operação, os deslocamentos lineares resultantes da broca da furadeira F e da plataforma móvel K são, respectivamente,
Um operador aciona manualmente as três válvulas de controle direcionais do circuito hidráulico da Figura acima, seguindo as instruções escritas no Quadro de Operação do Circuito.Como resultado da operação, os deslocamentos lineares resultantes da broca da furadeira F e da plataforma móvel K são, respectivamente,- Apara baixo e para a esquerda
- Bpara baixo e para a direita
- Cnulo e para a esquerda
- Dnulo e para a direita
- Eambos nulos
