Questão de Eletrotécnica — Equipamentos e Componentes — CESGRANRIO 2022
EletrotécnicaEquipamentos e Componentes
- Código
- cg017674
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico em Eletrotécnica

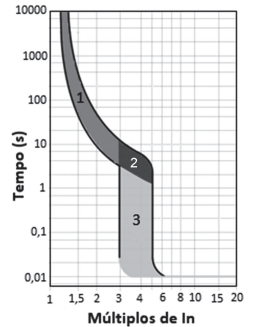

Os disjuntores termomagnéticos são dispositivos amplamente utilizados na proteção de circuitos elétricos em baixa tensão. A esse respeito, considere a curva típica de atuação desses dispositivos, apresentada na Figura abaixo:
O exame da curva mencionada permite afirmar que, na zona de atuação
O exame da curva mencionada permite afirmar que, na zona de atuação- A1, o dispositivo atua como disjuntor térmico para proteção contra corrente de curto-circuito.
- B1, o disjuntor atua como disjuntor magnético para proteção contra corrente de curto-circuito.
- C1, o disjuntor atua como disjuntor magnético para proteção contra corrente de sobrecarga.
- D3, o dispositivo atua como disjuntor térmico para proteção contra corrente de curto-circuito.
- E3, o disjuntor atua como disjuntor magnético para proteção contra corrente de curto-circuito.
