Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CESGRANRIO 2022

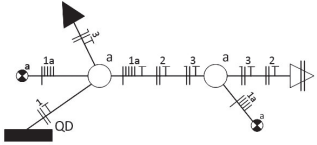

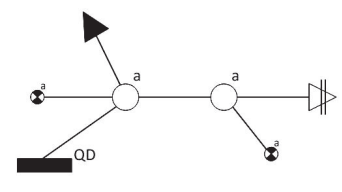

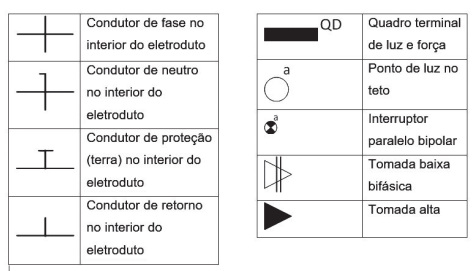

Considere que deva ser feito um diagrama unifilar na rede de eletrodutos de uma instalação elétrica. A Figura acima mostra a rede com os componentes e os possíveis condutores a serem utilizados no diagrama. A instalação deve conter três circuitos que devem ser identificados no grupamento dos condutores. O circuito 1 é o de iluminação; o 2 é o circuito bifásico da tomada baixa; o 3 é o circuito monofásico da tomada alta.Que diagrama representa o projeto que realiza a distribuição correta dos condutores nos eletrodutos da instalação?

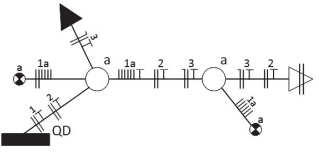

1. A

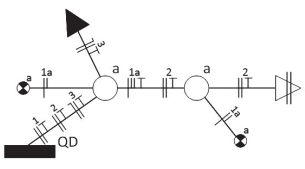

2. B

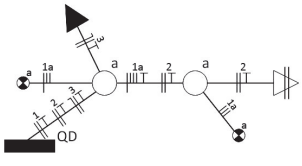

3. C

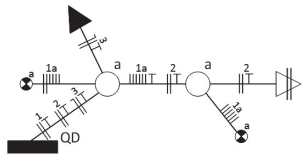

4. D
5. E
