Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2023
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg018246
- Banca
- CESGRANRIO
- Órgão
- Banco do Brasil
- Ano
- 2023
- Nível
- Médio
- Cargo
- Agente de Tecnologia - Microrregião 158 - TI

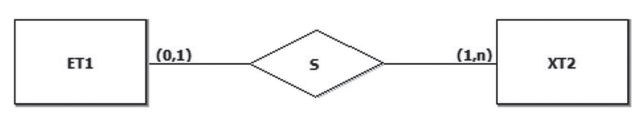

A Figura abaixo exibe um diagrama E-R que contém duas entidades (ET1 e XT2) e uma relação (S).
Admita a existência de um banco de dados relacional composto pelos conjuntos ET1 e XT2, oriundos do mapeamento das entidades ET1 e XT2. Parte do estado atual desse banco de dados é definido pelos seguintes conjuntos:ET1={e1,e2,e4} XT2={t1,t2,t3} Qual conjunto completa o banco de dados em questão, de modo a atender a todas as regras relativas à relação S?
Admita a existência de um banco de dados relacional composto pelos conjuntos ET1 e XT2, oriundos do mapeamento das entidades ET1 e XT2. Parte do estado atual desse banco de dados é definido pelos seguintes conjuntos:ET1={e1,e2,e4} XT2={t1,t2,t3} Qual conjunto completa o banco de dados em questão, de modo a atender a todas as regras relativas à relação S?- AS={ }
- BS={ (e1,t1), (e2,t2), (e2,t3) }
- CS={ (e1,t1), (e2,t2), (e4,t1) }
- DS={ (e1,t1), (e1,t2), (e4,t3), (e4,t2) }
- ES={ (e1,t3), (e2,t2), (e4,t1) }
