Questão de Engenharia de Automação — Eletrônica Analógica para Engenharia de Automação — CESGRANRIO 2023
Engenharia de AutomaçãoEletrônica Analógica para Engenharia de Automação
- Código
- cg018882
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Superior
- Cargo
- Profissional de Nível Superior - Junior: Ênfase 17: Engenharia de Automação

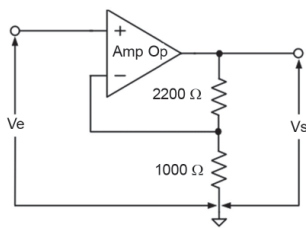

No circuito abaixo, considere a existência de um amplificador operacional ideal. Considere, também, os componentes indicados na Figura.
Qual será o valor, em volts, da tensão de saída Vs se for aplicada a tensão de entrada Ve no valor de 3 V?
Qual será o valor, em volts, da tensão de saída Vs se for aplicada a tensão de entrada Ve no valor de 3 V?- A9,60
- B6,60
- C4,36
- D3,00
- E-4,36
