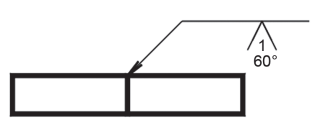

As uniões soldadas devem ser representadas nos desenhos técnicos de fabricação e montagem, segundo a simbologia de soldagem AWS, na qual os processos, a geometria e as dimensões da solda – entre outros parâmetros – são especificados de forma simplificada.Considerando-se a Figura acima e observando-se a simbologia AWS, a melhor descrição para a interpretação da soldagem indicada é a seguinte: solda de topo entre duas chapas,- Achanfro de 60°, abertura maior na superfície indicada pela seta, afastamento de 1 mm na raiz do chanfro.
- Bchanfro de 60°, abertura maior na superfície oposta à indicada pela seta, afastamento de 1 mm na raiz do chanfro.
- Cchanfro duplo simétrico de 60°, afastamento de 1 mm na raiz dos chanfros.
- Dinclinação do eletrodo de 60° em relação à superfície oposta à indicada pela seta, afastamento de 1 mm entre as chapas.
- Einclinação do eletrodo de 60° em relação à superfície indicada pela seta, afastamento de 1 mm entre as chapas.
