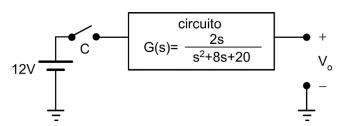

Seja G(s) a função de transferência de um circuito, que relaciona dois sinais de tensão, conforme apresentado na Figura a seguir.
Na entrada do circuito, é colocada uma fonte DC de 12V e a chave C. Em t = 0, a chave C é fechada.Qual deverá ser a expressão matemática que representa a tensão Vo na saída do circuito, em volts, para t ≥ 0?
Na entrada do circuito, é colocada uma fonte DC de 12V e a chave C. Em t = 0, a chave C é fechada.Qual deverá ser a expressão matemática que representa a tensão Vo na saída do circuito, em volts, para t ≥ 0?- A12(1-e-⁴tcos(2t))
- B12e-⁴tsen(2t)
- C24e-⁴t cos(2t)
- D24(1-e-²tcos(4t))
- E24e-²tsen(4t)
