Questão de Geologia — Mineralogia — CESGRANRIO 2023

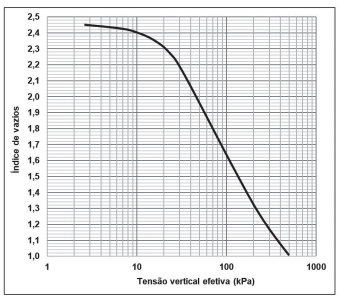

Sobre uma camada de argila mole no campo, com 4,0 metros de espessura e peso específico saturado de 15 kN/m³ , será implantado um aterro de grandes dimensões em planta com 3,0 metros de altura e peso específico de 20 kN/m³ . O nível da água coincide com o topo da camada de argila mole.Abaixo, é fornecida a curva de compressão unidimensional de uma amostra coletada do centro dessa camada de argila.Considere que a posição do nível da água não varia e despreze a variação de tensão devida à submersão do aterro.Nessas condições, o recalque do aterro devido à compressão unidimensional da camada de argila mole será, em cm,

1. Ainferior a 20
2. Bentre 21 e 40
3. Centre 41 e 60
4. Dentre 61 e 80
5. Esuperior a 80
