Questão de Engenharia Naval — Estruturas oceânicas — CESGRANRIO 2023

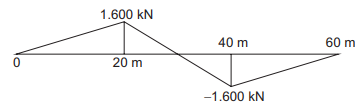

Uma chata de óleo de 60 m de comprimento flutua sem trim e sem banda, sendo composta por três tanques iguais em forma de paralelepípedo, de 20 m de comprimento cada um, dispostos ao longo do seu comprimento. A Figura abaixo representa os esforços cortantes que atuam ao longo da embarcação em uma condição de carregamento.Qual o momento fletor máximo, em kN.m, para essa condição de carregamento?Dadosg = 10 m/s²Densidade do óleo = 0,8 t/m³

1. A14.000
2. B16.000
3. C19.000
4. D21.000
5. E24.000
