Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2023
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg019437
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Superior
- Cargo
- Profissional de Nível Superior - Junior: Ênfase 6: Processos de Negócios

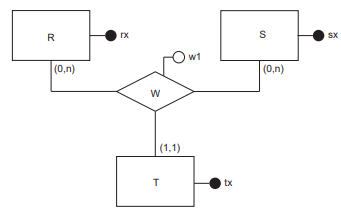

A Figura a seguir exibe um diagrama E-R, que representa o modelo conceitual de um banco de dados.
Esse modelo conceitual deu origem a um esquema relacional cujas tabelas, que representam o mapeamento das entidades R, S e T, são mostradas a seguir. A notação usada para descrevê-las representa suas respectivas chaves primárias, por meio de nomes de colunas sublinhados.R (RX)S (SX)T (TX)Qual tabela representa, adequadamente, a relação W, de modo a preservar as restrições existentes no diagrama E-R?
Esse modelo conceitual deu origem a um esquema relacional cujas tabelas, que representam o mapeamento das entidades R, S e T, são mostradas a seguir. A notação usada para descrevê-las representa suas respectivas chaves primárias, por meio de nomes de colunas sublinhados.R (RX)S (SX)T (TX)Qual tabela representa, adequadamente, a relação W, de modo a preservar as restrições existentes no diagrama E-R?- AW (RX, SX, TX, W1)
- BW (RX, SX, TX, W1)
- CW (RX, SX, TX, W1)
- DW (RX, SX, TX, W1)
- EW (RX, SX, TX, W1)
