Questão de Mecânica — Metrologia — CESGRANRIO 2023
MecânicaMetrologia
- Código
- cg019596
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Fundamental
- Cargo
- Condutor Bombeador (CMD - BBD)

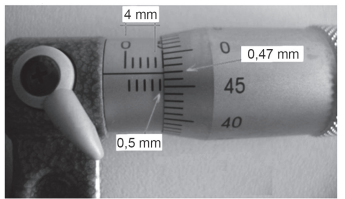

Considere um micrômetro cujo tambor graduado apresenta 50 divisões. Logo, o valor de cada divisão do tambor corresponde ao valor total da volta: 0,5 mm (passo) dividido pelas 50 divisões do tambor, ou seja, 0,01 mm.A Figura abaixo ilustra essas condições.
As informações abaixo exemplificam a medição explicitada na Figura, sob as condições acima descritas:1 -Medida na bainha – 4 mm (4 divisões acima da linha horizontal) + 0,5 mm (uma divisão abaixo, além das 4 somadas acima).2 -Medida no tambor – O 47º traço do tambor está alinhado com a linha horizontal da bainha.Ao realizar a leitura nesse micrômetro, sob as condições descritas, constata-se o seguinte:
As informações abaixo exemplificam a medição explicitada na Figura, sob as condições acima descritas:1 -Medida na bainha – 4 mm (4 divisões acima da linha horizontal) + 0,5 mm (uma divisão abaixo, além das 4 somadas acima).2 -Medida no tambor – O 47º traço do tambor está alinhado com a linha horizontal da bainha.Ao realizar a leitura nesse micrômetro, sob as condições descritas, constata-se o seguinte:- Aquanto à medida no tambor, como cada divisão vale 0,01 mm, o 47º traço do tambor vale 0,47 mm.
- Bquanto à medida no tambor, como cada divisão vale 0,01 mm, o 47º traço do tambor vale 0,45 mm.
- Cquanto à medida no tambor, como cada divisão vale 0,01 dm, o 47º traço do tambor vale 0,45 mm.
- DMedida na bainha – 4 mm (4 divisões acima da linha horizontal) + 0,5 mm (uma divisão abaixo, além das 4 somadas acima) = 4,5 dm.
- EMedida na bainha – 4 mm (4 divisões acima da linha horizontal) - 0,5 mm (uma divisão abaixo, além das 4 somadas acima) = 3,5 mm.
