Em sistemas de abastecimento de água, é comum uma rede de distribuição ser abastecida por um reservatório de montante e por um reservatório de jusante, também chamado reservatório de sobra. No sistema da Figura abaixo, considere que as perdas de carga concentradas e as cargas cinéticas são desprezíveis.

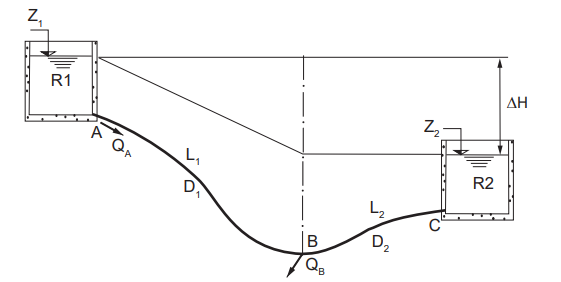

Na Figura, R1 é o reservatório de montante, e R2 é o reservatório de sobra. No ponto B da adutora ABC, há uma derivação para a rede de distribuição de água da cidade. A linha que parte do nível de água Z1 do reservatório R1 e chega ao nível de água Z2 do reservatório R2 é a linha de carga (que coincide com a linha piezométrica), para a situação em que a rede está consumindo a vazão QB.Sabendo-se que a vazão que sai do reservatório R1 (QA) é igual a 0,03 m³ /s, e que o comprimento L1 do trecho AB é o dobro do comprimento L2 do trecho BC, para a situação mostrada na Figura verica-se que a vazão derivada para rede QB é igual a
Na Figura, R1 é o reservatório de montante, e R2 é o reservatório de sobra. No ponto B da adutora ABC, há uma derivação para a rede de distribuição de água da cidade. A linha que parte do nível de água Z1 do reservatório R1 e chega ao nível de água Z2 do reservatório R2 é a linha de carga (que coincide com a linha piezométrica), para a situação em que a rede está consumindo a vazão QB.Sabendo-se que a vazão que sai do reservatório R1 (QA) é igual a 0,03 m³ /s, e que o comprimento L1 do trecho AB é o dobro do comprimento L2 do trecho BC, para a situação mostrada na Figura verica-se que a vazão derivada para rede QB é igual a- A0,015 m³ /s, e a vazão no trecho BC é igual a 0,015 m³ /s, com sentido de B para C.
- B0,015 m³ /s, e a vazão no trecho BC é igual a 0,015 m³ /s, com sentido de C para B.
- C0,045 m³ /s, e a vazão no trecho BC é igual a 0,015 m³ /s, com sentido de B para C.
- D0,045 m³ /s, e a vazão no trecho BC é igual a 0,015 m³ /s, com sentido de C para B.
- E0,03 m³ /s, e a vazão no trecho BC é nula.
