Questão de Engenharia Civil — Resistencia dos Materiais — CESGRANRIO 2023
Engenharia CivilResistencia dos Materiais
- Código
- cg020198
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Dutos

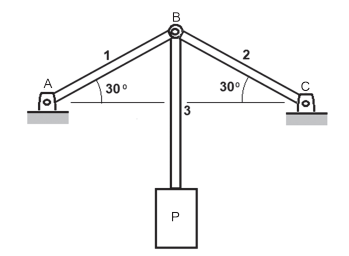

A estrutura representada na Figura abaixo é constituída de 3 barras unidas pelo pino B. Considere que as barras 1 e 2 tenham área de seção transversal de 1,0 cm² , e a barra 3, área de 1,2 cm² .
As tensões normais que atuam nas barras 1, 2 e 3 para suportar a carga P de 2.400 N são, em MPa, respectivamente, de
As tensões normais que atuam nas barras 1, 2 e 3 para suportar a carga P de 2.400 N são, em MPa, respectivamente, de- A20 (compressão), 24 (compressão) e 24 (tração)
- B20 (tração), 20 (compressão) e 24 (tração)
- C24 (compressão), 24 (tração) e 20 (compressão)
- D24 (compressão), 24 (compressão) e 20 (tração)
- E24 (compressão), 24 (compressão) e 24 (tração)
