Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2023
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg020223
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Informática

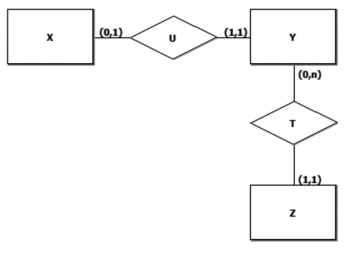

Na Figura a seguir, é mostrado um diagrama E-R.
Admita que os conjuntos a seguir façam parte de um banco de dados cujo esquema foi gerado a partir do modelo E-R acima.X = { x1, x2, x3 }Y = { y1, y2, y3, y4 }Z = { z1, z2, z3 }NÃO violam as restrições de cardinalidade presentes nas respectivas relações do modelo E-R acima os seguintes conjuntos U e T:
Admita que os conjuntos a seguir façam parte de um banco de dados cujo esquema foi gerado a partir do modelo E-R acima.X = { x1, x2, x3 }Y = { y1, y2, y3, y4 }Z = { z1, z2, z3 }NÃO violam as restrições de cardinalidade presentes nas respectivas relações do modelo E-R acima os seguintes conjuntos U e T:- AU = { (x1, y2), (x2, y2), (x3, y2) }T = { (y1, z1), (y2, z1), (y3, z1), (y4, z1) }
- BU = { (x1, y1), (x2, y2), (x3, y3) }T = { (y1, z1), (y2, z1), (y3, z1) }
- CU = { (x1, y1), (x2, y2), (x3, y2) }T = { }
- DU = { (x1, y2), (x2, y2), (x3, y1) }T = { (y1, z1), (y2, z2), (y3, z3) }
- EU = { (x1, y2), (x2, y4), (x3, y1) }T = { (y1, z1), (y2, z1), (y3, z1), (y4, z1) }
