Questão de Física — Estática e Hidrostática — CESGRANRIO 2023

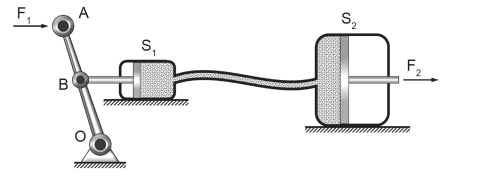

O sistema representado na Figura abaixo compreende uma alavanca AO e dois cilindros hidráulicos. A alavanca é vinculada à haste do pistão do cilindro menor no ponto B, situado na metade do comprimento AO. O pistão do cilindro menor tem área igual a S₁ , e a área S₂ , do pistão do cilindro maior, é igual ao triplo da área S1 . Os cilindros contêm óleo e são ligados por um mangote inextensível, que permite a passagem do fluido de um cilindro a outro.Ao aplicar a força F₁ , igual a 36 N, no ponto A da alavanca, produz-se a força F2 que, em N, é igual a

1. A216
2. B108
3. C54
4. D12
5. E6
