Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2023

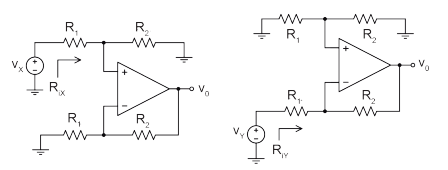

O diagrama esquemático da Figura a seguir representa o circuito de um amplificador diferencial, construído a partir de um amplificador operacional ideal. Esse circuito tem como objetivo amplificar a diferença entre as tensões entregues pelas fontes vX e vY.Cada uma das fontes de sinal vXe vY enxerga uma resistência equivalente de entrada RiX e RiY, conforme indicado nas Figuras a seguir.Para o amplificador diferencial em questão, as resistências equivalentes de entrada RiX e RiY, expressas em quilo-ohms (kΩ), são, respectivamente:

1. A75 e 75
2. B75 e 15
3. C12 e 75
4. D12 e 15
5. E15 e 12
