Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2023
Engenharia ElétricaCircuitos CC
- Código
- cg020297
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Manutenção - Eletrônica

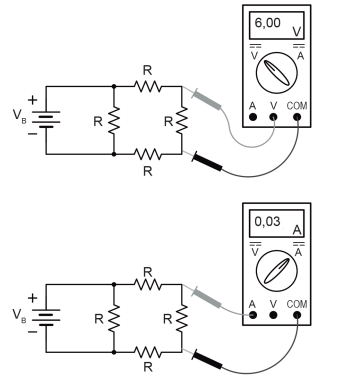

O circuito resistivo esquematizado nas Figuras a seguir é constituído por uma bateria com tensão VB e quatro resistores idênticos, com a mesma resistência R. Usando-se um multímetro ideal, são realizadas as duas medições mostradas a seguir:
A partir dessas duas medições, conclui-se que a tensão VB na bateria, expressa em volts, e a resistência R, expressa em ohms (Ω), são, respectivamente, iguais a
A partir dessas duas medições, conclui-se que a tensão VB na bateria, expressa em volts, e a resistência R, expressa em ohms (Ω), são, respectivamente, iguais a- A12 e 200
- B12 e 300
- C15 e 200
- D18 e 300
- E18 e 200
