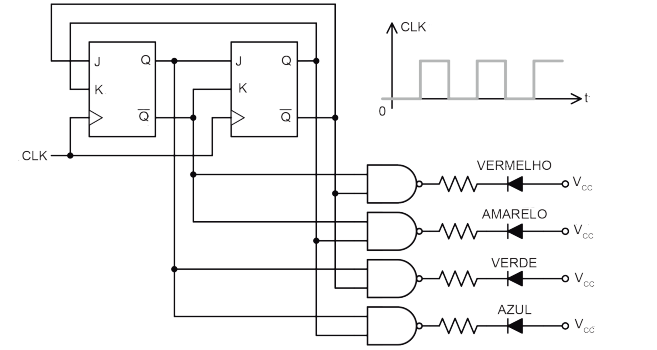

O circuito digital sequencial mostrado na Figura abaixo tem como objetivo controlar a sequência periódica de acendimento de um conjunto de LEDs coloridos, de modo que apenas um LED acenderá em cada período do sinal de relógio CLK, a partir do instante t = 0.
Considerando-se que todos os flip-flops do circuito estão no estado Q = 0 no instante inicial t = 0, qual será a sequência periódica de acendimento dos LEDs para t > 0?
Considerando-se que todos os flip-flops do circuito estão no estado Q = 0 no instante inicial t = 0, qual será a sequência periódica de acendimento dos LEDs para t > 0?- AVermelho, verde, amarelo e azul
- BVermelho, azul, amarelo e verde
- CVermelho, verde, azul e amarelo
- DAzul, vermelho, amarelo e verde
- EAzul, amarelo, vermelho e verde
