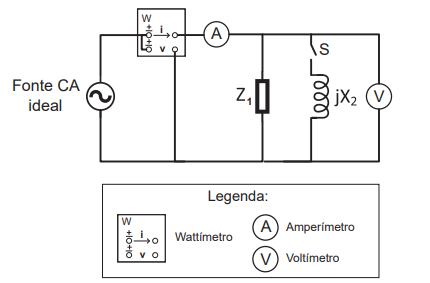

O circuito da Figura possui componentes ideais, sendo composto por uma fonte de tensão senoidal, uma impedância Z1 , uma chave S e uma reatância indutiva de valor jX₂ , além dos instrumentos de medição wattímetro, amperímetro e voltímetro. Considere a operação sempre em regime permanente.
Quando a chave S está aberta, o wattímetro mede 800 W; o amperímetro, 5 A; e o voltímetro 200 V. Quando a chave S está fechada, a medida do wattímetro é igual ao produto da medida do amperímetro pela medida do voltímetro.Qual é o valor de Z₁ , em ohms, quando se representa essa impedância como uma resistência em série com uma reatância?
Quando a chave S está aberta, o wattímetro mede 800 W; o amperímetro, 5 A; e o voltímetro 200 V. Quando a chave S está fechada, a medida do wattímetro é igual ao produto da medida do amperímetro pela medida do voltímetro.Qual é o valor de Z₁ , em ohms, quando se representa essa impedância como uma resistência em série com uma reatância?- A50 - j66
- B40 - j53
- C32 - j24
- D160 + j4
- E125 + j94
