Questão de Engenharia Mecânica — Materiais de Construção Mecânica — CESGRANRIO 2023

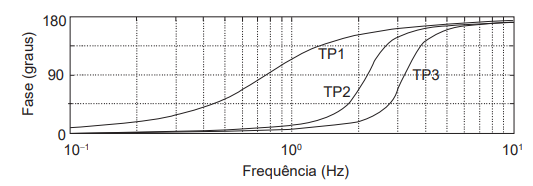

Considere as respostas em frequência em fase de um sistema de medida de pressão, obtidas experimentalmente, empregando 3 transdutores piezoelétricos distintos (TP1, TP2 e TP3) e indicando relação entre a tensão elétrica de saída do sistema e o sinal de pressão de entrada.Admita que, na tela de um osciloscópio, foi visualizada uma saída do sistema na forma de função cossenoidal, e que foi medida uma pressão periódica com perfil senoidal.Nesse contexto, qual transdutor está sendo utilizado?

1. ATP1, e a frequência de entrada está em torno de 0,8 Hz.
2. BTP2 ou TP3, e a frequência da entrada é baixa (menor que 1 Hz).
3. CTP1, TP2 ou TP3, e a frequência de entrada é alta (em torno de 10 Hz).
4. DTP2, e a frequência de entrada está em torno de 3 Hz.
5. ETP3, e a frequência de entrada está em torno de 2 Hz.
