Questão de Engenharia Mecânica — Manutenção Mecânica — CESGRANRIO 2023
Engenharia MecânicaManutenção Mecânica
- Código
- cg020379
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Manutenção - Instrumentação

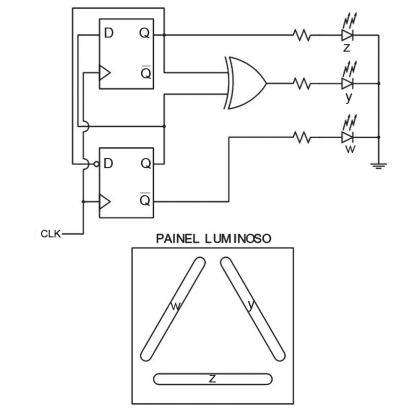

O circuito digital a seguir é utilizado para implementar um painel luminoso que contém três LEDs, indicados por w, y e z, dispostos em 3 segmentos que formam um triângulo, conforme mostra a Figura:
Considerando-se que CLK é uma onda quadrada de frequência da ordem de unidades de hertz (Hz), que ambos os flip-flops D são inicializados com Q = 0 e que um LED acionado é representado por seu segmento correspondente preenchido, a sequência correta de acionamento dos LEDs é a
Considerando-se que CLK é uma onda quadrada de frequência da ordem de unidades de hertz (Hz), que ambos os flip-flops D são inicializados com Q = 0 e que um LED acionado é representado por seu segmento correspondente preenchido, a sequência correta de acionamento dos LEDs é a- A
- B
- C
- D
- E
