Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- cg020382
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Manutenção - Instrumentação

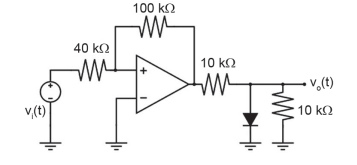

Considere o circuito abaixo, implementado com um amplificador operacional, considerado ideal com alimentação simétrica de ±15V.
Sabendo-se que o diodo utilizado no circuito também é considerado ideal com uma barreira de potencial de 0,5 V, ao aplicar-se um sinal de entrada vi (t) senoidal de 1 V de pico, o sinal de saída vo (t) excursionará , em volts, entre
Sabendo-se que o diodo utilizado no circuito também é considerado ideal com uma barreira de potencial de 0,5 V, ao aplicar-se um sinal de entrada vi (t) senoidal de 1 V de pico, o sinal de saída vo (t) excursionará , em volts, entre- A1,25 e 0,5
- B-0,125 e + 0,5
- C-1,25 e + 0,5
- D-2,5 e -15
- E-2,5 e + 0,5
