Questão de Engenharia Mecânica — Fundamentos e Análise da Cinemática de Escoamentos — CESGRANRIO 2023
Engenharia MecânicaFundamentos e Análise da Cinemática de Escoamentos
- Código
- cg020385
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Manutenção - Instrumentação

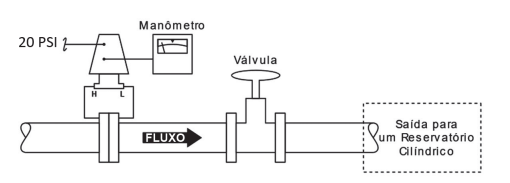

Um técnico de instrumentação deseja estimar o fluxo de um fluido incompressível e sem viscosidade em uma tubulação, utilizando um transmissor pneumático alimentado a 20 PSI e que opera num alcance (span) de 3 a 15 PSI. Para isso, o técnico monta um experimento conforme a Figura abaixo e, ao abrir a válvula, observa o seguinte:• em meio minuto, o nível do reservatório, cujo diâmetro é 10 cm, sobe 187,5 cm • a pressão indicada no manômetro é de 9 PSI
Assumindo-se que a sensibilidade do transmissor é invariável, a faixa de medida de fluxo que o técnico conseguirá estimar, em litro(s) por segundo, será de Dado π ≅ 3,2
Assumindo-se que a sensibilidade do transmissor é invariável, a faixa de medida de fluxo que o técnico conseguirá estimar, em litro(s) por segundo, será de Dado π ≅ 3,2- A0 a 2
- B0 a 1
- C0,167 a 0,833
- D0 a 0,9
- E0,167 a 0,9
