Questão de Engenharia Mecânica — Mecânica dos Fluidos — CESGRANRIO 2023
Engenharia MecânicaMecânica dos Fluidos
- Código
- cg020387
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Manutenção - Instrumentação

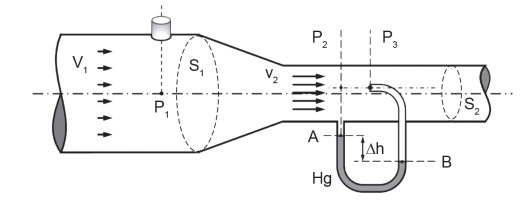

No esquema mostrado na Figura abaixo, um tubo de Pitot é montado na seção menor de um duto convergente, sendo que as áreas S₁ e S₂ medem, respectivamente, 6 cm2 e 2,7 cm² . O fluido manométrico é o mercúrio, de densidade igual a 13.600 kg/m³ , enquanto o fluido que escoa pelo duto tem densidade igual a 800 kg/m³ .
Nesse cenário, considere uma medição na qual a diferença de altura Δh registrada no tubo de Pitot é igual a 20 cm.Nesse caso, a velocidade do escoamento v₁ , em m/s, será igual aDado g = 10 m/s²
Nesse cenário, considere uma medição na qual a diferença de altura Δh registrada no tubo de Pitot é igual a 20 cm.Nesse caso, a velocidade do escoamento v₁ , em m/s, será igual aDado g = 10 m/s²- A2,5
- B3,6
- C7,2
- D8,0
- E9,6
