Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2023
Engenharia MecânicaMecânica dos Sólidos
- Código
- cg020413
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Manutenção - Mecânica

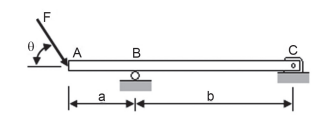

A Figura abaixo ilustra uma viga biapoiada, com trecho em balanço e seção reta retangular, sujeita à força F.
Considerando-se o ângulo θ inferior a 90º, o módulo da maior tensão normal (de tração ou compressão) atuante na viga ocorre na fibra
Considerando-se o ângulo θ inferior a 90º, o módulo da maior tensão normal (de tração ou compressão) atuante na viga ocorre na fibra- Ainferior da seção transversal em B
- Binferior da seção transversal em C
- Cneutra da seção transversal em B
- Dsuperior da seção transversal em C
- Esuperior da seção transversal em B
