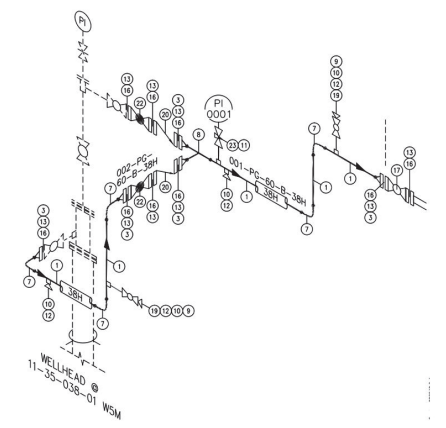

Na área de projeto, instalação e manutenção de tubulações comerciais e industriais, empregam-se desenhos denominados isométricos, conforme exemplificado na Figura abaixo, que são especialidade dos desenhistas de tubulações.
Esse método é uma aplicação prática da perspectiva isométrica, cuja característica é utilizar um sistema de referência de coordenadas tridimensionais em que os eixos
Esse método é uma aplicação prática da perspectiva isométrica, cuja característica é utilizar um sistema de referência de coordenadas tridimensionais em que os eixos- AX, Y e Z formam ângulos de 120º entre si.
- BX, Y e Z formam ângulos de 150º entre si.
- CX e Y são ortogonais, e o eixo Z está posicionado a 30º em relação ao eixo X.
- DX e Y são ortogonais, e o eixo Z está posicionado a 45º em relação ao eixo X.
- EX e Y são ortogonais, e o eixo Z está posicionado a 60º em relação ao eixo X.
