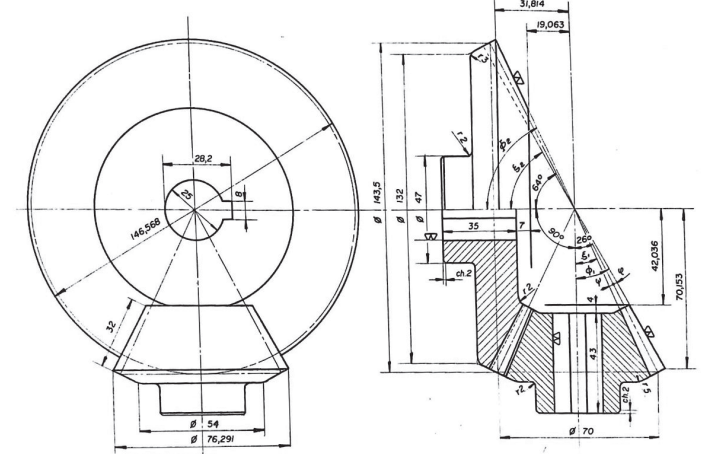

Na Figura abaixo, é representado um arranjo de montagem de um conjunto mecânico sobre o qual se sabe que os símbolos de rugosidade (∇∇) são equivalentes à classe de rugosidade N8.
Com base nessa informação e a partir da interpretação do desenho, constata-se que tal conjunto mecânico é um
Com base nessa informação e a partir da interpretação do desenho, constata-se que tal conjunto mecânico é um- Apar de engrenagens cônicas de dentes retos, em ângulo de 64º , com acabamento de alisamento nos furos dos eixos e nas superfícies dos dentes da engrenagem menor.
- Bpar de engrenagens cônicas de dentes retos, em ângulo de 90º , com acabamento de alisamento nos furos dos eixos e nas superfícies dos dentes em ambas.
- Cpar de engrenagens cônicas de dentes helicoidais, em ângulo de 64º, com acabamento de retífica nos furos dos eixos e nas superfícies dos dentes em ambas.
- Dpar de engrenagens cilíndricas de dentes helicoidais, com acabamento retificado nas superfícies dos dentes.
- Etrem de engrenagens cilíndricas de dentes retos, com acabamento usinado em todas as superfícies.
