Questão de Engenharia Mecânica — Manutenção Mecânica — CESGRANRIO 2023
Engenharia MecânicaManutenção Mecânica
- Código
- cg020496
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construções e Montagem - Mecânica

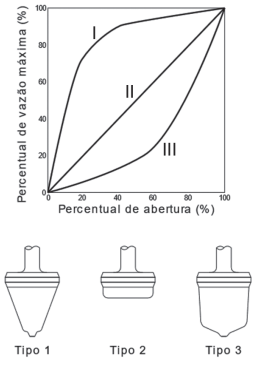

As válvulas de controle são constituídas por diferentes elementos, como, por exemplo, o castelo, a sede, o obturador e a haste. Considere as três curvas características de abertura de válvulas indicadas por I, II e III e os tipos de obturadores indicados por Tipo 1, Tipo 2 e Tipo 3, mostrados na Figura a seguir.
A correspondência entre as curvas características e os tipos de obturadores mostrados é
A correspondência entre as curvas características e os tipos de obturadores mostrados é- ACurva I e Tipo 3; Curva II e Tipo 1; Curva III e Tipo 2
- BCurva I e Tipo 2; Curva II e Tipo 1; Curva III e Tipo 3
- CCurva I e Tipo 2; Curva II e Tipo 3; Curva III e Tipo 1
- DCurva I e Tipo 3; Curva II e Tipo 2; Curva III e Tipo 1
- ECurva I e Tipo 1; Curva II e Tipo 3; Curva III e Tipo 2
