Questão de Engenharia Mecânica — Legislação Aplicada à Engenharia — CESGRANRIO 2023

Engenharia MecânicaLegislação Aplicada à Engenharia
Código
cg020501
Banca
CESGRANRIO
Órgão
Transpetro
Ano
2023
Nível
Médio
Cargo
Técnico de Projetos, Construções e Montagem - Mecânica

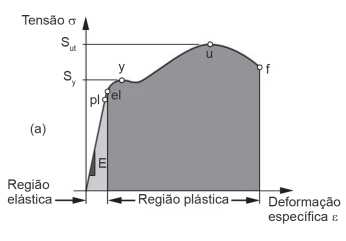

Na Figura abaixo, é representado, qualitativamente, o diagrama tensão x deformação de um aço comum ao carbono, resultante do ensaio de tração, segundo a Norma NBR ISO 6892 (Materiais Metálicos – Ensaio de Tração à Temperatura Ambiente), com as indicações dos pontos principais para a avaliação das propriedades mecânicas.Imagem associada para resolução da questãoCaso a propriedade que estiver em avaliação seja a resiliência desse aço, é necessário determinar a(o)
  1. Atensão de ruptura (Sut), no eixo vertical.
  2. Btensão de escoamento (Sy ), no eixo vertical.
  3. Cenergia absorvida sem ruptura, representada pela área sombreada sob a curva do eixo vertical, até o ponto f.
  4. Denergia absorvida sem deformação permanente, representada pela área sombreada triangular sob a curva, do eixo vertical até o limite elástico (el).
  5. Emódulo de elasticidade (E), como inclinação da parte linear elástica do diagrama.
Revelar gabarito e comentário

GabaritoD — energia absorvida sem deformação permanente, representada pela área sombreada triangular sob a curva, do eixo vertical até o limite elástico (el).
