Questão de Engenharia Mecânica — Propriedades e Comportamentos dos Materiais — CESGRANRIO 2023

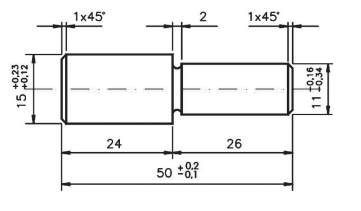

O perfeito funcionamento de equipamentos mecânicos que possuem partes móveis depende da fabricação das peças com dimensões precisas, de modo que a montagem permita os ajustes especificados no projeto. Para tanto, empregam-se sistemas de tolerâncias dimensionais, que são indicadas nos desenhos das peças, como no exemplo do desenho abaixo.No desenho apresentado, observe as cotas nominais de 15 mm, 50 mm e 11 mm.As tolerâncias dimensionais dessas cotas, em mm, são, respectivamente,

1. A0,11; 0,1 e 0,18
2. B0,11; 0,3 e 0,18
3. C0,12; 0,1 e 0,16
4. D0,23; 0,2 e 0,34
5. E0,35; 0,3 e 0,50
