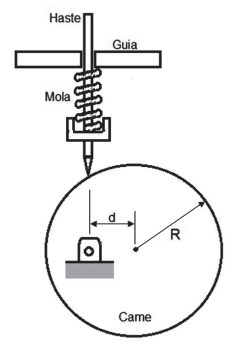

Uma came circular de raio R = 18 cm aciona uma haste de ponta, conforme ilustrado na Figura.
Suponha que a dimensão d, entre o centro geométrico da came e o mancal, é de 10 cm, e que a rigidez da mola é k = 1.000 N/m.A variação da força atuante na mola durante o curso da haste, expressa em N, vale
Suponha que a dimensão d, entre o centro geométrico da came e o mancal, é de 10 cm, e que a rigidez da mola é k = 1.000 N/m.A variação da força atuante na mola durante o curso da haste, expressa em N, vale- A80
- B200
- C280
- D320
- E800
