Questão de Engenharia Mecânica — Processos e Planejamento de Produção — CESGRANRIO 2023
Engenharia MecânicaProcessos e Planejamento de Produção
- Código
- cg020525
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construções e Montagem - Mecânica

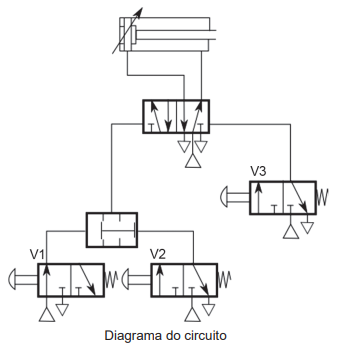

Durante um projeto de modernização de uma seção de uma planta de processo petroquímico, um técnico projetista de tubulação se deparou com um diagrama, conforme ilustrado na Figura.
O diagrama apresentado na Figura representa um circuito
O diagrama apresentado na Figura representa um circuito- Apneumático de acionamento de um cilindro de dupla ação, sendo que a extensão do cilindro somente é realizada quando uma das duas válvulas (V1 ou V2) é acionada, e o retorno acontece quando a válvula V3 é acionada.
- Bpneumático de acionamento de um cilindro de dupla ação, sendo que a extensão do cilindro somente é realizada quando as válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
- Cpneumático de acionamento de um cilindro de simples ação, sendo que a extensão do cilindro somente é realizada quando as duas válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
- Dhidráulico de acionamento de um cilindro de simples ação, sendo que a extensão do cilindro somente é realizada quando as válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
- Ehidráulico de acionamento de um cilindro de dupla ação, sendo que a extensão do cilindro somente é realizada quando as válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
