Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2024
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg022341
- Banca
- CESGRANRIO
- Órgão
- IPEA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Técnico de Planejamento e Pesquisa - Infraestrutura de Tecnologia da Informação

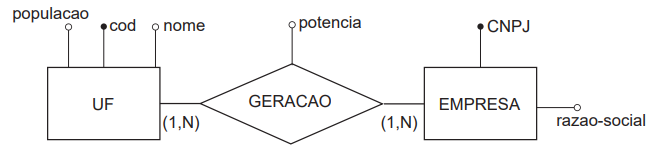

Considere que um modelo conceitual de dados foi criado, por meio da utilização de um Diagrama de Entidades e Relacionamentos (DER), contendo as entidades UF e EMPRESA, e um relacionamento entre essas duas entidades denominado GERACAO. O objetivo é representar a potência instalada total, em kW, por cada empresa em cada UF. Em uma UF, pode haver várias empresas com geração de energia, e cada empresa pode gerar energia em várias UF.
O atributo identificador na entidade UF é cod; o atributo identificador na entidade EMPRESA é CNPJ.Foram criadas tabelas, segundo o Modelo Relacional, derivadas do DER apresentado.O conjunto de tabelas corretamente derivadas do DER apresentado nas quais as chaves primárias encontram-se sublinhadas é
O atributo identificador na entidade UF é cod; o atributo identificador na entidade EMPRESA é CNPJ.Foram criadas tabelas, segundo o Modelo Relacional, derivadas do DER apresentado.O conjunto de tabelas corretamente derivadas do DER apresentado nas quais as chaves primárias encontram-se sublinhadas é- AUF (cod, nome, populacao); EMPRESA (CNPJ, razao-social); GERACAO (cod, CNPJ, potencia)
- BUF (cod, nome, populacao); EMPRESA (CNPJ, razao-social, potencia)
- CUF (cod, nome, populacao); EMPRESA (CNPJ, razao-social, potencia, UF)
- DUF (cod, nome, populacao); EMPRESA (CNPJ, razao-social); GERACAO (potencia)
- EUF (cod, nome, populacao, CNPJ); EMPRESA (CNPJ, razao-social, potencia)
