Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESGRANRIO 2026

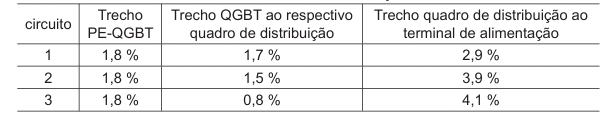

Em um projeto de instalação elétrica de baixa tensão, é essencial que o engenheiro dimensione corretamente os condutores de cada circuito, levando em conta, entre outros critérios, a queda de tensão admissível. A Tabela a seguir apresenta a queda de tensão de três circuitos, no contexto de um projeto elétrico de baixa tensão. Esses circuitos partem de quadros de distribuição distintos, que são alimentados pelo Quadro Geral de Baixa Tensão (QGBT). O QGBT, por sua vez, é suprido diretamente pelo ponto de entrega (PE), que representa o ponto de conexão entre a instalação do consumidor e o sistema elétrico da concessionária.Queda de tensão percentual por trecho em relaçãoao valor nominal da instalaçãoConsiderando-se que a tensão dos equipamentos previstos para os circuitos é coincidente com a tensão nominal da instalação, pelos critérios de queda de tensão, se o ponto de entrega é nos terminais do secundário do transformador

1. Ade propriedade da unidade consumidora, as quedas de tensão nos circuitos 1 e 2 são admissíveis.
2. Bde propriedade da unidade consumidora, a queda de tensão no circuito 2 é admissível.
3. Cde propriedade da unidade consumidora, as quedas de tensão nos circuitos 1 e 3 são admissíveis.
4. Dda distribuidora, a queda de tensão no circuito 1 é admissível.
5. Eda distribuidora, a queda de tensão no circuito 3 é admissível.
