Questão de Física — Eletricidade — CESGRANRIO 2026
FísicaEletricidade
- Código
- cg023930
- Banca
- CESGRANRIO
- Órgão
- Fundação Osório - RJ
- Ano
- 2026
- Nível
- Superior
- Cargo
- Professor - Física

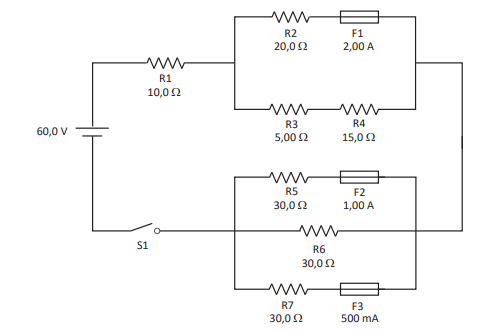

Em uma aula prática de laboratório sobre instalações elétricas e segurança, um professor de Física ensina que fusível é um dispositivo de segurança que abre o circuito quando percorrido por uma corrente elétrica de intensidade igual ou superior ao seu valor nominal. O professor apresenta como exemplo o circuito esquematizado a seguir.
O sistema é alimentado por uma fonte de tensão contínua ideal de 60 V e contém uma chave S1 inicialmente aberta. O circuito é protegido por três fusíveis: F1, F2 e F3, cujos valores nominais estão indicados na Figura. Os resistores são todos ôhmicos, com valores indicados no esquema.Após o fechamento da chave S1 e aguardado o tempo necessário para que qualquer eventual dispositivo de segurança atue, a intensidade da corrente em A que atravessa o resistor R1 será de
O sistema é alimentado por uma fonte de tensão contínua ideal de 60 V e contém uma chave S1 inicialmente aberta. O circuito é protegido por três fusíveis: F1, F2 e F3, cujos valores nominais estão indicados na Figura. Os resistores são todos ôhmicos, com valores indicados no esquema.Após o fechamento da chave S1 e aguardado o tempo necessário para que qualquer eventual dispositivo de segurança atue, a intensidade da corrente em A que atravessa o resistor R1 será de- A1,00
- B1,20
- C1,50
- D1,71
- E2,00
