Questão de Física — Dinâmica — CESGRANRIO 2026
FísicaDinâmica
- Código
- cg023935
- Banca
- CESGRANRIO
- Órgão
- Fundação Osório - RJ
- Ano
- 2026
- Nível
- Superior
- Cargo
- Professor - Física

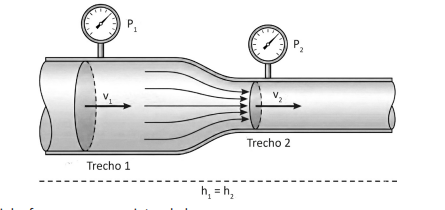

Em uma grande planta petroquímica, um sistema de água de resfriamento circula por toda a instalação para manter a temperatura de diversos reatores. Uma tubulação horizontal principal alimenta um trocador de calor específico. Para aumentar a eficiência da troca térmica, o projeto hidráulico prevê um estreitamento na tubulação (um bocal redutor) logo antes da entrada da água no trocador, conforme ilustrado no esquema técnico a seguir.
Sensores instalados na linha fornecem os seguintes dados:• No Trecho 1 (tubulação principal, antes do redutor): a área da seção transversal é de 10,00 cm² , o medidor de vazão indica que a velocidade da água nesse ponto é de 2,000 m/s, e o manômetro registra uma pressão de 2,000 x 10⁵ Pa.• No Trecho 2 (bocal redutor, na entrada do trocador): a tubulação se estreita para uma área de seção transversal de 5,000 cm2 .Considerando-se a densidade da água como r = 1,000 x 10³ kg/m³ , o escoamento como ideal (incompressível e sem viscosidade) e que ambos os trechos estão na mesma cota altimétrica, a pressão da água P2 no Trecho 2 é, em Pa,
Sensores instalados na linha fornecem os seguintes dados:• No Trecho 1 (tubulação principal, antes do redutor): a área da seção transversal é de 10,00 cm² , o medidor de vazão indica que a velocidade da água nesse ponto é de 2,000 m/s, e o manômetro registra uma pressão de 2,000 x 10⁵ Pa.• No Trecho 2 (bocal redutor, na entrada do trocador): a tubulação se estreita para uma área de seção transversal de 5,000 cm2 .Considerando-se a densidade da água como r = 1,000 x 10³ kg/m³ , o escoamento como ideal (incompressível e sem viscosidade) e que ambos os trechos estão na mesma cota altimétrica, a pressão da água P2 no Trecho 2 é, em Pa,- A1,000 x 10⁵
- B1,940 x 10⁵
- C2,000 x 10⁵
- D2,060 x 10⁵
- E4,000 x 10⁵
