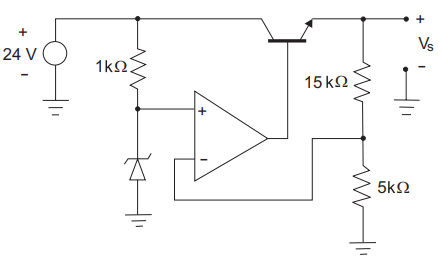

Observe a figura a seguir.
O circuito ilustrado corresponde a um conversor / regulador de tensão. Considerando que o amplificador operacional seja ideal e que o diodo Zener seja de 4 V, a tensão de saída VS, em volts, do regulador será:
O circuito ilustrado corresponde a um conversor / regulador de tensão. Considerando que o amplificador operacional seja ideal e que o diodo Zener seja de 4 V, a tensão de saída VS, em volts, do regulador será:- A8
- B12
- C16
- D18
- E20
