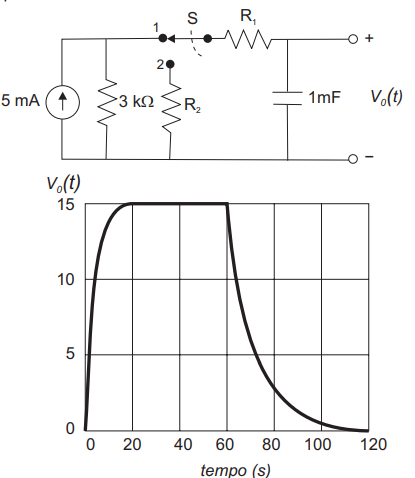

Considere o circuito e o gráfico abaixo para responder à questão.
No circuito apresentado, a chave S tem sua posição alternada entre os contatos 1 e 2 a cada minuto. Através de medidas realizadas, foi possível elaborar o gráfico da tensão V₀(t). As resistências de R₁ e R₂ , em kΩ, que mais se aproximam do comportamento apresentado no gráfico, respectivamen
No circuito apresentado, a chave S tem sua posição alternada entre os contatos 1 e 2 a cada minuto. Através de medidas realizadas, foi possível elaborar o gráfico da tensão V₀(t). As resistências de R₁ e R₂ , em kΩ, que mais se aproximam do comportamento apresentado no gráfico, respectivamen- A1 e 3
- B1 e 7
- C1 e 11
- D7 e 1
- E11 e 1
