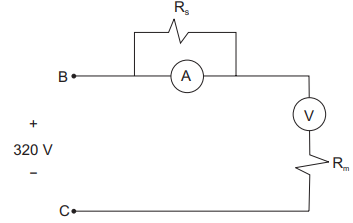

Observe a figura abaixo.
Um amperímetro, formado por um galvanômetro A de bobina móvel, com resistência interna de 10Ω e uma resistência shunt Rs , opera na escala linear de 0 a 400 mA. Um voltímetro, formado também por um galvanômetro V de bobina móvel, com resistência interna de 50Ω e uma resistência multiplicadora Rm, opera na escala linear de 0 a 120 V. Os dois medidores estão conectados na configuração mostrada na figura. Uma tensão de 320V CC é aplicada entre os terminais B e C e observa-se que os ponteiros dos dois galvanômetros se posicionam exatamente no meio de suas escalas. Os valores, em ohms, de Rs e Rm, respectivamente, são:
Um amperímetro, formado por um galvanômetro A de bobina móvel, com resistência interna de 10Ω e uma resistência shunt Rs , opera na escala linear de 0 a 400 mA. Um voltímetro, formado também por um galvanômetro V de bobina móvel, com resistência interna de 50Ω e uma resistência multiplicadora Rm, opera na escala linear de 0 a 120 V. Os dois medidores estão conectados na configuração mostrada na figura. Uma tensão de 320V CC é aplicada entre os terminais B e C e observa-se que os ponteiros dos dois galvanômetros se posicionam exatamente no meio de suas escalas. Os valores, em ohms, de Rs e Rm, respectivamente, são:- A0,5 e 50
- B2 e 60
- C2 e 215
- D4 e 100
- E5 e 200
