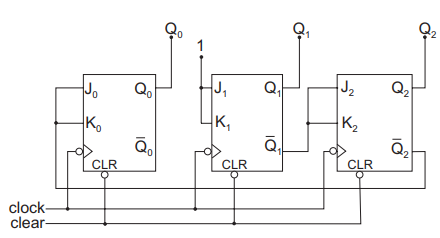

Considere a figura abaixo.
O circuito ilustrado na figura apresenta uma máquina de estados, onde Q₂ representa o bit mais significativo e 1 o nível lógico alto. O estado inicial é (0)₁₀, obtido pela ativação do sinal de clear. Os próximos três estados desta máquina, representados na base 10, são:
O circuito ilustrado na figura apresenta uma máquina de estados, onde Q₂ representa o bit mais significativo e 1 o nível lógico alto. O estado inicial é (0)₁₀, obtido pela ativação do sinal de clear. Os próximos três estados desta máquina, representados na base 10, são:- A3 - 5 - 1
- B3 - 7 - 2
- C5 - 2 - 1
- D7 - 4 - 3
- E7 - 5 - 3
